Jak zbudować zestaw, który zapewni nam odnawialne źródło energii bazujące na promieniach słonecznych?

Graficzny przykład podłączenia:

Dzięki takiemu połączeniu uzyskujemy dostęp do 230V przetwarzając prąd z akumulatora 12V lub 24V zależnie od tego jak podłączymy oraz ile sztuk akumulatorów. Uzyskujemy także urządzenie będące awaryjnym źródłem zasilania dla pieca CO, komputera lub innej delikatnej elektroniki.

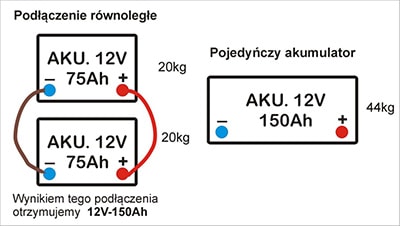

Mamy dwa sposoby podłączenia akumulatora

Każde z tych połączeń, jak widać, charakteryzuje się innymi własnościami.

Mając już wiedzę ogólną na temat podłączenia możemy zastanowić się jakie konkretnie komponenty wybrać by zbudować zestaw odpowiadający własnym potrzebom.

Przykłady zestawów

1. Panel 10W, regulator oraz akumulator 10Ah

2. Panel 140W, przetwornica model 800S i akumulator 40Ah

3. Panel 250W, przetwornica model 1000S i akumulator 100Ah

Istotną kwestią w doborze urządzeń i mocy jest zadanie sobie pytania: ile wat potrzebujemy, jak długo chcemy używać urządzeń w ciągu doby i czy miejsce gdzie będą panele jest dostatecznie nasłonecznione.

Trzeba mieć na uwadze, że w Polsce, w okresie letnim słońce występuje przez około 6-8h natomiast zimą są to 3-4h
przez co zysk z paneli jest znacznie mniejszy.

Niektóre z inwerterów firmy Volt Polska, które sprzedajemy, mają wbudowany regulator napięcia przez co nie potrzebujemy dokładać do instalacji zewnętrznego regulatora.

Modele te oznaczone są literą S.
Do nich podłączamy bezpośrednio panel.

Model:

1. 500S oraz 800S maksymalnie 1x panel o mocy 140W lub dwa o mocy 100W (tzn. panele 18V)

2. 1000S, 2000S maksymalnie 4x panel 250W łączony równolegle  (panele 36V)

3. 3000S, 5000S panele łączymy tak by nie przekroczyć 72V czyli równolegle i szeregowo.
    Kwestia kwoty jaką mamy na inwestycję. Tu możemy już pozwolić sobie na 8 paneli.

Każdy panel fotowoltaiczny jest w stanie wygenerować konkretne natężenie prądu wyrażone w Amperach (A).
Łącząc ze sobą panele w taki sam sposób jak akumulatory uzyskujemy odpowiedni prąd oraz napięcie.

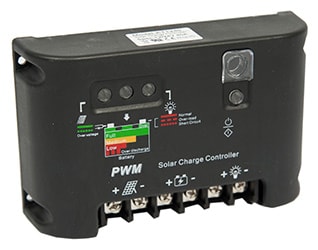

Nasze regulatory obsługują napięcie do 72V oraz natężenie 10A, 20A, 30A, 40A

Wybór regulatora jest uzależniony od w/w połączeń.

Ostatnią możliwością wyboru przetwornic są przetwornice samochodowe (najprostsze konstrukcyjne),
które również można zastosować w instalacjach fotowoltaicvznych.

Jednak wymagają one ręcznego włączenia oraz nie nadają się jako UPS, gdzie modele S oraz W, z tekstu powyżej, mogą spokojnie służyć jako zabezpieczenie w przypadku zaniku prądu w domowej sieci.

Występuje grono przetwornic samochodowych z sinusem modyfikowanym oraz czystym z oferty Volt Polska które można spokojnie stosować w zestawach fotowoltaicznych.

O konkretnych różnicach oraz doborze możecie Państwo przeczytać w naszym poradniku: Jak dobrać przetwornicę?

Zachęcamy Państwa do budowania własnych zestawów,
realizacji własnych pomysłów.

Jeżeli masz wątpliwości zadzwoń do nas z miłą chęcią doradzimy :)
